Севастополь. Инженерные сооружения вокруг 35-ой ББ. Июль 2007 года.

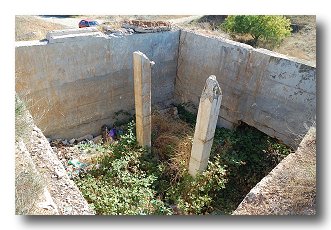

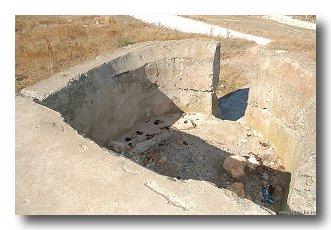

Заглубленный железобетонный резервуар системы водоснабжения батареи.
На батарее имелись три большие водяные цистерны. Дело в том, что подземные воды в районе батареи сильно засолены, поэтому пресную воду приходилось качать по подземному трубопроводу аж из района городка батареи (за 3 км). Отсюда и такой большой запас воды на самой батарее.
Два водяных резервуара расположены на нижнем уровне правого крыла блока 2-й башни (под камбузом, жилым помещением и насосной станцией). Каждая цистерна питала водой свою систему: хоз/бытового водоснабжения (она же - орошение зарядных погребов), пожарный водопровод и систему охлаждения дизелей. В пожарный водопровод вода подавалась только насосами, а на орошение - от гидропневматики (так надежнее). Объем запасных резервуаров орошения погребов рассчитывался на 10-минутную работу системы при пожаре в одном погребе. После чего орошение, при необходимости, шло от основной пожарной системы (вода подавалась насосами).

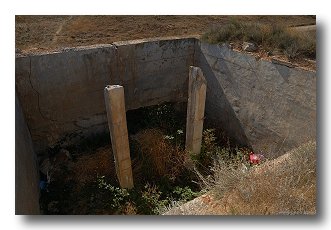

Еще одна большой прямоугольная ёмкость была снаружи. Этот заглубленный железобетонный резервуар, расположенный перед входом в батарею, и представлен на снимках. (источник информации - Дмитрий Стогний)

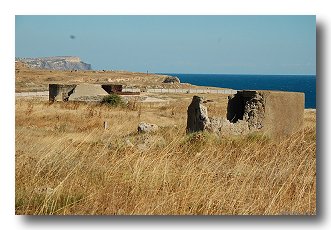

Вид с поверхности бетонного массива батареи на ёмкость и на Казачью бухту.
Железобетонные плиты перекрытия, в 2004 году еще существовавшие, обрушились, после того как мародеры поживились металлическими балками, поддерживающими свод.

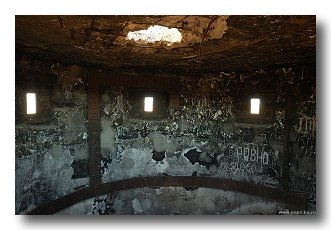

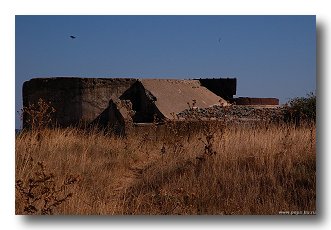

Послевоенная бетонная рубка.
Есть 2 предположения о назначении сооружения построенного после войны позади левого крыла блока 2-ой башни:
1. КП береговой батареи №723 (4 орудия Б-13, калибра 130мм) установленной после войны на мысе Херсонес и разоруженной в 1960г.
2. Рубка целеуказательного поста для 459 ОБшАДн (ББ-30) и "Бури".
Зато точно известно что с 1960 по 1976 год там сидели связисты ЧФ.
Послевоенная бетонная рубка.

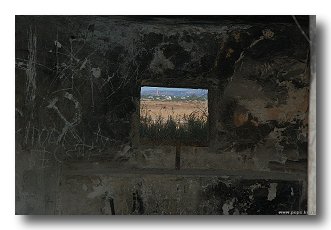

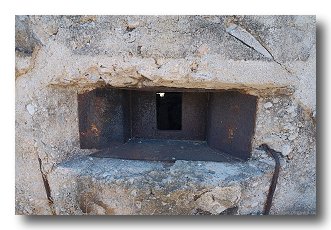

Амбразура для самообороны. Смотровая щель (с внутренней подъемной заслонкой) в кадр не попала, см. снимки 2004 года.
Тыловые амбразуры для стрельбы из ручного оружия, скоб-трап и смотровая щель.

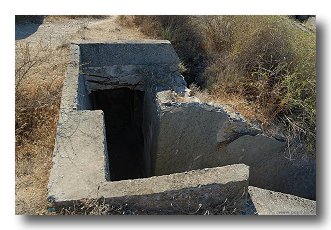

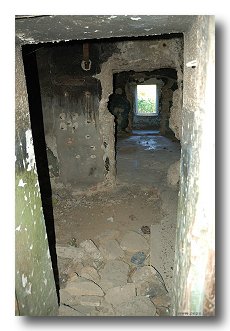

Вид от проёма внутрь помещения к скоб-трапу в рубку.

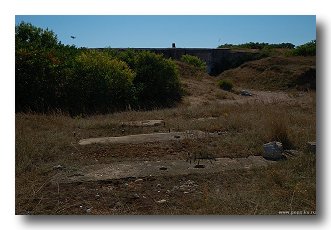

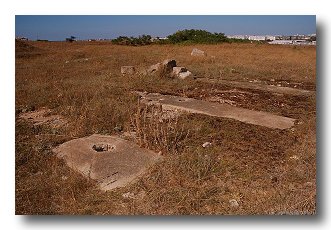

Остатки бетоных оснований оборудования перед входом в 35-ую ББ.
Остатки бетонных оснований перед входом в ББ-35.

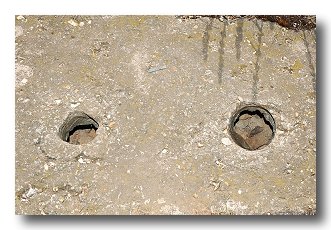

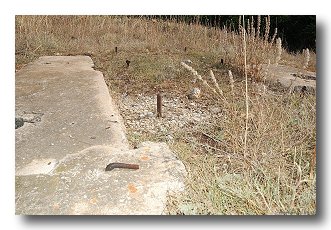

Отверстия и загнутые штыри.
"Караульное помещение"?
Предположительно "караульное помещение" или укрытие для л/с. Возможно это уже послевоенное сооружение.

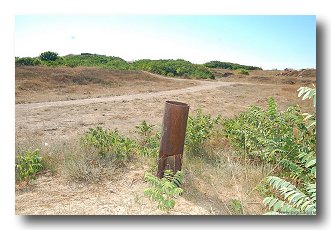

Труба и сооружение непонятного назначения.
На плане 1942 года на этом месте обозначены только земляные сооружения. Возможно это также послевоенная постройка. Интересная деталь: Карта "План Херсонесского п-ва. Последние дни обороны. 1 -17 июля 1942г", опубликованная в книгах Маношина и Иванова имеют в основе карту-схему составленую старшиной поста скрытой связи (шифровальщика) штаба ВВС ЧФ. (источник информации - Дмитрий Стогний).

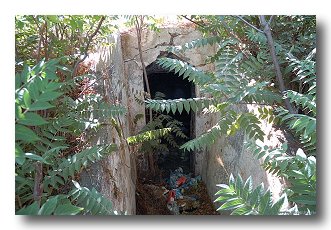

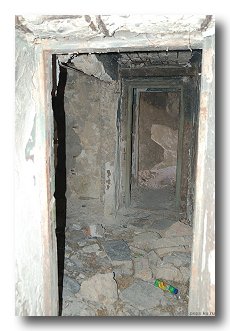

Вход в помещение непонятного назначения, в которое по видимости уходит труба (вентиляция?).

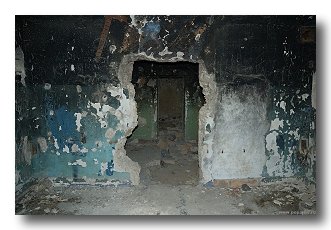

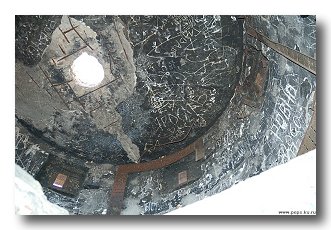

Внутри все замусорено и покрыто копотью и сажей.

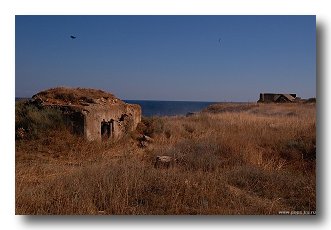

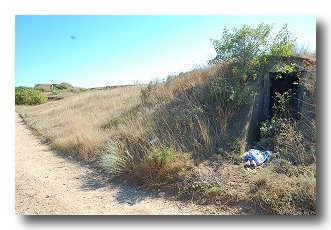

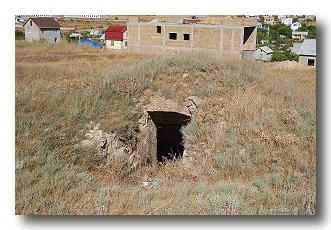

Укрытие

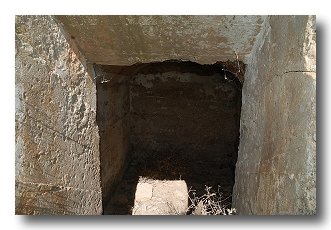

Укрытие: одно помещение, сводчатое перекрытие.
Вход ничем не прикрыт.

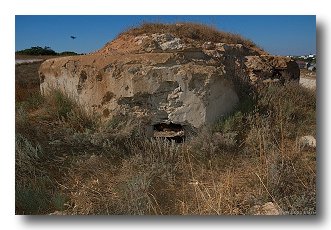

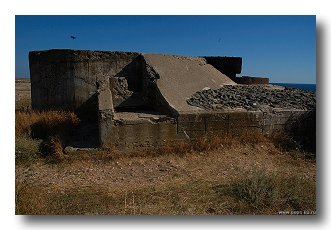

Пулеметная огневая точка системы сухопутной обороны ББ-35.
Сухопутная оборона батареи имела в своем составе пять пулеметных ДОТов. Вместе с окопами, колючей проволокой и миными заграждениями они была предназначены противодействовать непосредственному штурму батареи.
Ну а раз главной целью береговой батареи являются корабли, то назначение этих сооружений - противодиверсионная оборона. Характеристики ОТ: толщина напольных стен - 70 см, перекрытия - 50 см, тыльной стены - 40 см.
Огневая точка противодиверсионной обороны.

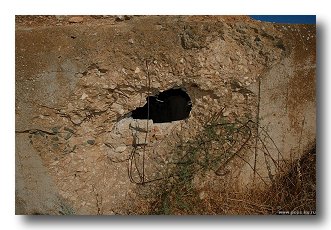

Пробоина в тыльной стене и следы попаданий в напольную стену.

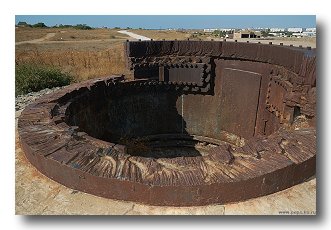

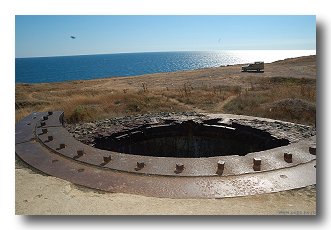

Рубка левого КДП 35-ой ББ
Подорвана личным составом в ночь на 2 июля 1942 года. После войны не восстанавливалась. С артиллерийскими блоками КДП был связаны патерной, проложенной с помощью горно-проходческих механизмов и взрывов на глубине 20 метров через скальный массив. Потерна имела ответвление, которое вело к обрывистому берегу и служило одновременно для прокладки труб канализации и дренажа, а также, как запасной выход.

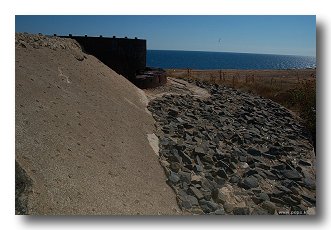

Вид сбоку - от батареи.
Достоверно известно что в 1974 году металл был еще цел, а на внутренней поверхности еще в начале 1980-ых годов были хорошо видны следы толстого слоя белой масляной краски. Слухи описывают процесс разрушения примерно одинаково: какой-то прапорщик из стоящей поблизости бригады морской пехоты ЧФ в 1975-1976 годах резал броню рубки автогеном для сдачи на металлолом.
Первоначально гравий и бетон были скрыты землей, но в 1988-1989 годах, когда левый КДП пытались переоборудовать под сейсмолабораторию, то бетонный массив вокруг рубки отрыли бульдозером.
Вид на тыл кп и на ход вниз по скоб-трапу. Интересный момент: Еще до войны, в 30-ых годах, на батарее обновили оборудование и установили стереоскопические цейссовские дальномеры 10- и 6-метровой базы. И на левом и на правом КП они стояли в открытых двориках. Планируемая модернизация батареи предусматривала строительство дальномерных рубок, по примеру тех, что были установлены на ББ-30, но вмешалась война.

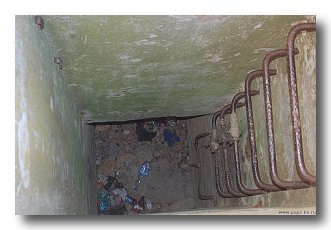

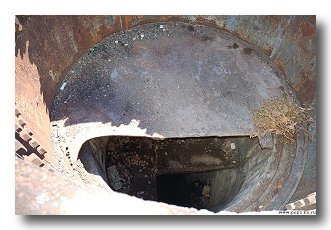

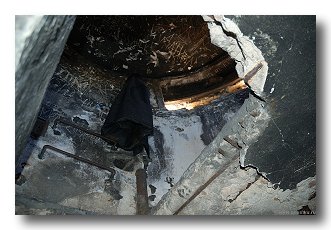

Скоб-трап на КДП и вырезы в полу рубки. К сожалению, с пола исчезли фундаменты визиров. Мародеры постарались...
Когда-то в рубке стоял "ВБК-1" (визир батарейного командира). Сперва устанавливался перископ командира батареи "ПКБ" (это упрощенный визир), а затем, по поступлении "ВБК-1", визир "ПКБ" демонтировался, а "ВБК" ставился рядом. Отверстие в броневой крыше, предназначенное для ПКБ потом заглушалось броневой крышкой на болтах. Работать двумя визирами в одной рубке было бы весьма проблематично, наблюдатели (управляющий огнем и вышестоящий командир) мешали друг другу.

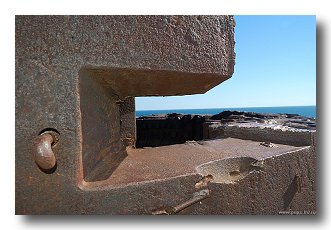

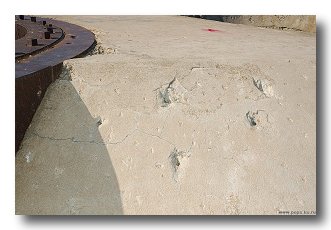

Здесь была одна из четырех амбразур. Достойна внимания тщательнейшая шлифовка поверхностей. К сожалению не сделал крупного плана соединения типа "ласточкин хвост".

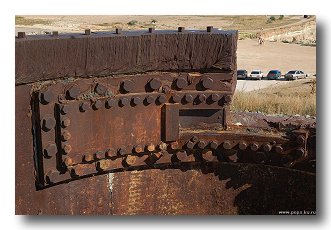

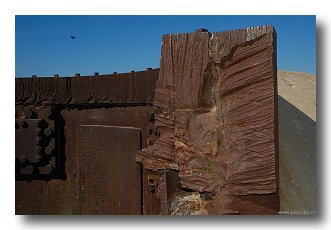

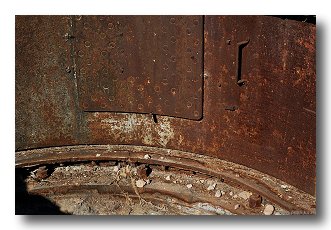

Заваренное отверстие в тыльной части броневого стакана, подтверждает "корабельное" происхождение этой рубки.
Для береговой батареи никто не стал бы резать такой проём, а вот у рубки линкора типа "Измаил" там должны быть броневая дверь. Кроме того совпадают размеры с проектом боевой рубки ЛК типа "Измаил" (диаметр: 360 см, толщина брони: 40 см).

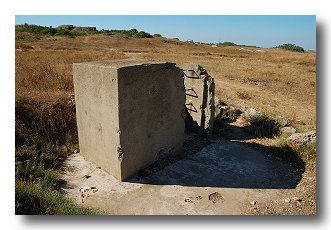

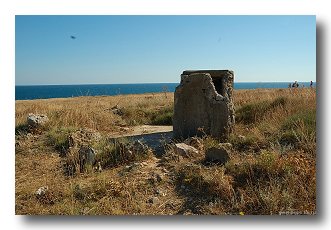

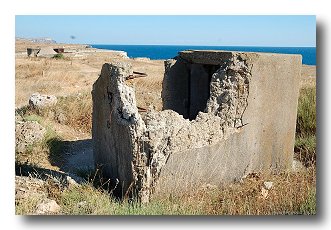

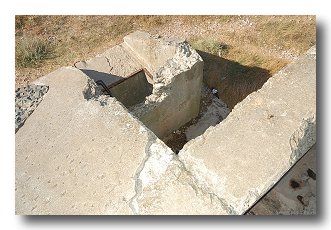

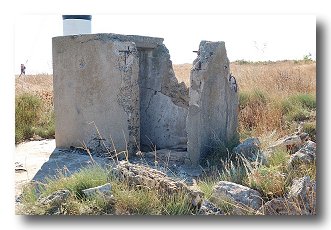

Сооружение неясного назначения возле столба "мерной мили".
Сооружение непонятного назначения - это, скорее всего, выход из потерны, ведущий с батареи к левому КДП (информация Александра Неменко, aka Odissey). По его словам, с другой стороны, в потерне ведущей к правому КДП, должен был быть точно такой же. Назначение - вентиляция.
Привязка к местности. Виден полосатый столб, а на другом снимке - частично порезанная бронерубка левого КП ББ-35.

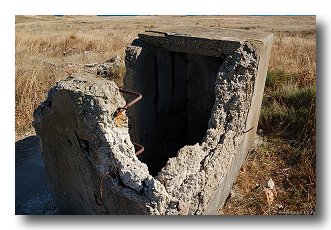

Хорошо виден скоб-трап. По идее по нему можно спуститься в потерну.
Следы обстрела и бетонированная площадка вокруг.

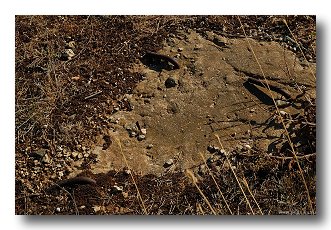

Остатки крепежа какого-то оборудования в бетоне возле "сооружения".

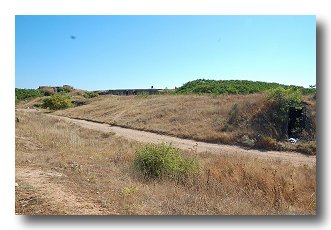

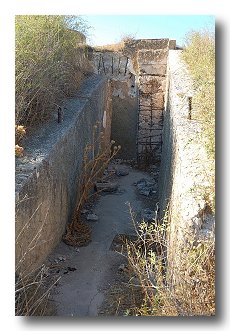

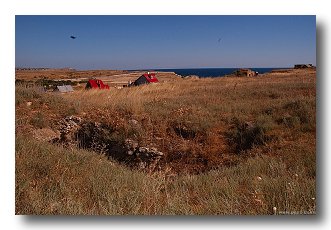

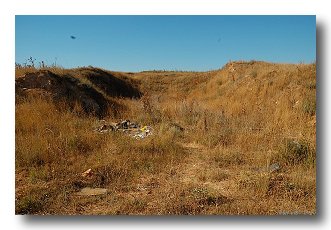

Капонир между левым КП и ББ-35.
На упоминавшемся выше плане Херсонесского полуострова, показывающем обстановку 1-17 июля 1942 года обозначен ряд капониров для техники, но он проходит несколько дальше, чем тот, что сфотографирован мной. Таким образом нельзя с уверенностью утверждать, что это сооружение военных лет.

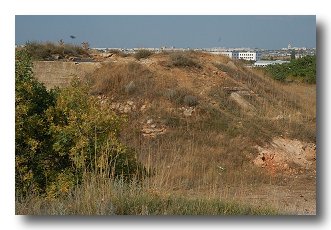

Капонир между левым КП и ББ-35.
При работе над материалом были использованы следующие источники:
Сайт "Подземный Севастополь"
Информационный ресурс с произведениями Александра Неменко, aka Odissey
Сайт БЕРЕГОВЫЕ БАТАРЕИ СЕВАСТОПОЛЯ
Форумы Русского Фортификационного сайта
Форумы сайта Севастополь.ws
Справочник "Морская артиллерия отечественного ВМФ", коллектив авторов под руководством Васильева.
Амирханов, Титушкин - "Главный калибр линкоров"
Цветков - "Линейные корабли типа "Севастополь"
Васильев - "Линейные корабли типа 'Марат"
Андриенко - "Тайны Императрицы Марии". Санкт-Петебург - "Цитадель" 1998 год, № 2(7)
Скворцов - "Линейные корабли типа "Севастополь". Мидель-шпангоут №1(6)2003.
Моргунов - "Героическая оборона Севастополя"
Ванеев - "Севастополь, 1941-1942: Хроника героической обороны"
Виноградов - "Императрица Мария - возвращение из глубины"
Кузнецов - "Курсом к победе"
