Современная отечественная бронетехника. Военно-патриотический парк «Патриот»


Командно-штабная машина БМП-1КШ

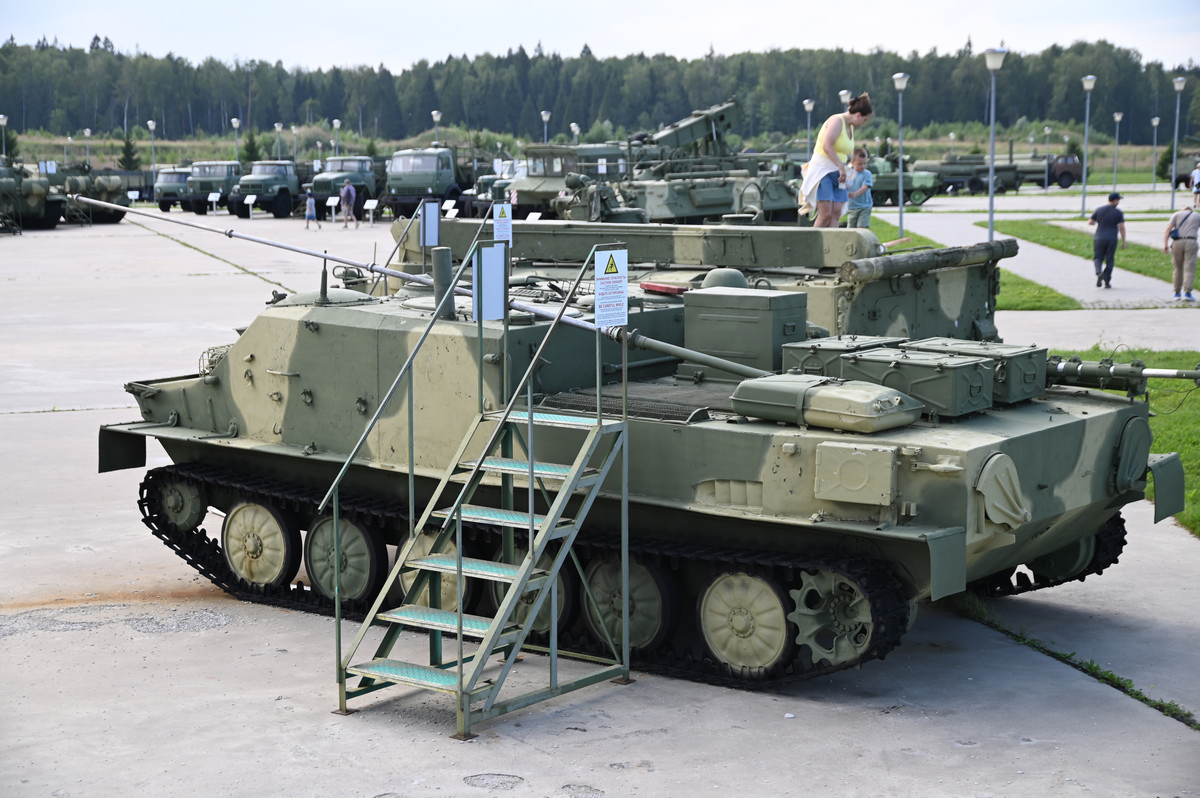

Командно-штабная машина БМП-1КШ, парк «Патриот»

БМП-1КШ создавалась таким образом, чтобы издалека ее было трудно отличить от линейной БМП-1

Командно-штабная машина БМП-1КШ, парк «Патриот»

Вместо орудия смонтирована подъёмная телескопическая антенная мачта

Командно-штабная машина БМП-1КШ, парк «Патриот»

Для подъема широкодиапазонной антенны радиостанций Р-111 и наклонного симметричного вибратора 2х25 м (2х15 м) радиостанции Р-130М при работе на стоянке, в комплект КШМ входит телескопическая мачта высотой 16 метров

Командно-штабная машина БМП-1КШ, парк «Патриот»

Основным назначением БМП-1КШ является организация радиосвязи в подвижных пунктах управления

Командно-штабная машина БМП-1КШ, парк «Патриот»

На БМП-1КШ в средней части корпуса добавлены пара триплексов и габаритный огонь

Командно-штабная машина БМП-1КШ, парк «Патриот»

Как любезно подсказал Boonie с форума Российская военная техника на БМП (стоя лицом к машине) слева выбит номер корпуса, справа номер машины. Корпус этой машины имеет номер что-то вроде Ш05РГА180

Командно-штабная машина БМП-1КШ, парк «Патриот»

Номер машины в сборе: Ф05РТ7337. Верхняя часть клейма, к сожалению, залита краской. Тем не менее, по очищенной части узнаём: Ф = 1983 год, 05 = май, 7377 = серийный номер, РТ = «Рубцовский машиностроительный завод». По датам сходится: в 1967 году завод начал выпускать узлы для БМП-1, а с 1980 года приступили к производству БМП-1КШ.

Командно-штабная машина БМП-1КШ, парк «Патриот»

БМП-1КШ имеет три канала УКВ и один канал КВ связи. Она оснащена радиостанциями Р-130М, Р-123МТ и Р-111 (2 комплекта)

Командно-штабная машина БМП-1КШ, парк «Патриот»

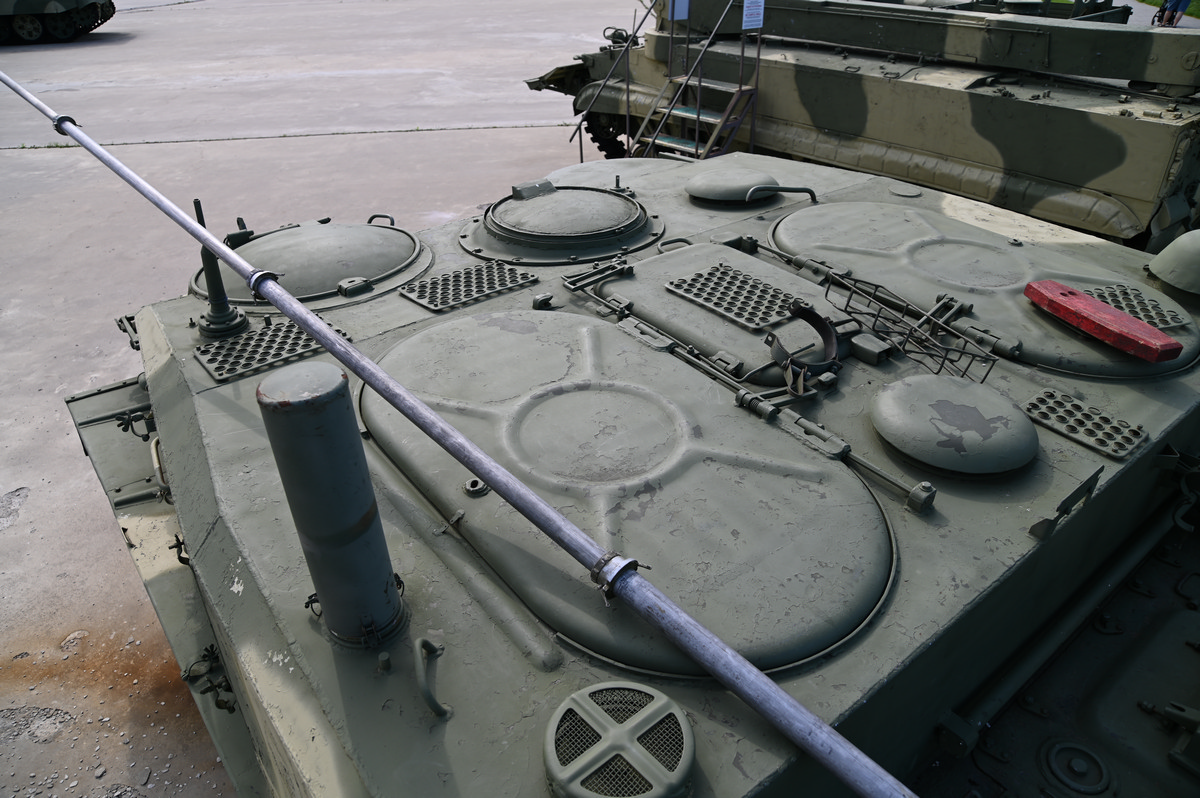

Колпак башни установлен неподвижно на крыше корпуса машины

Командно-штабная машина БМП-1КШ, парк «Патриот»

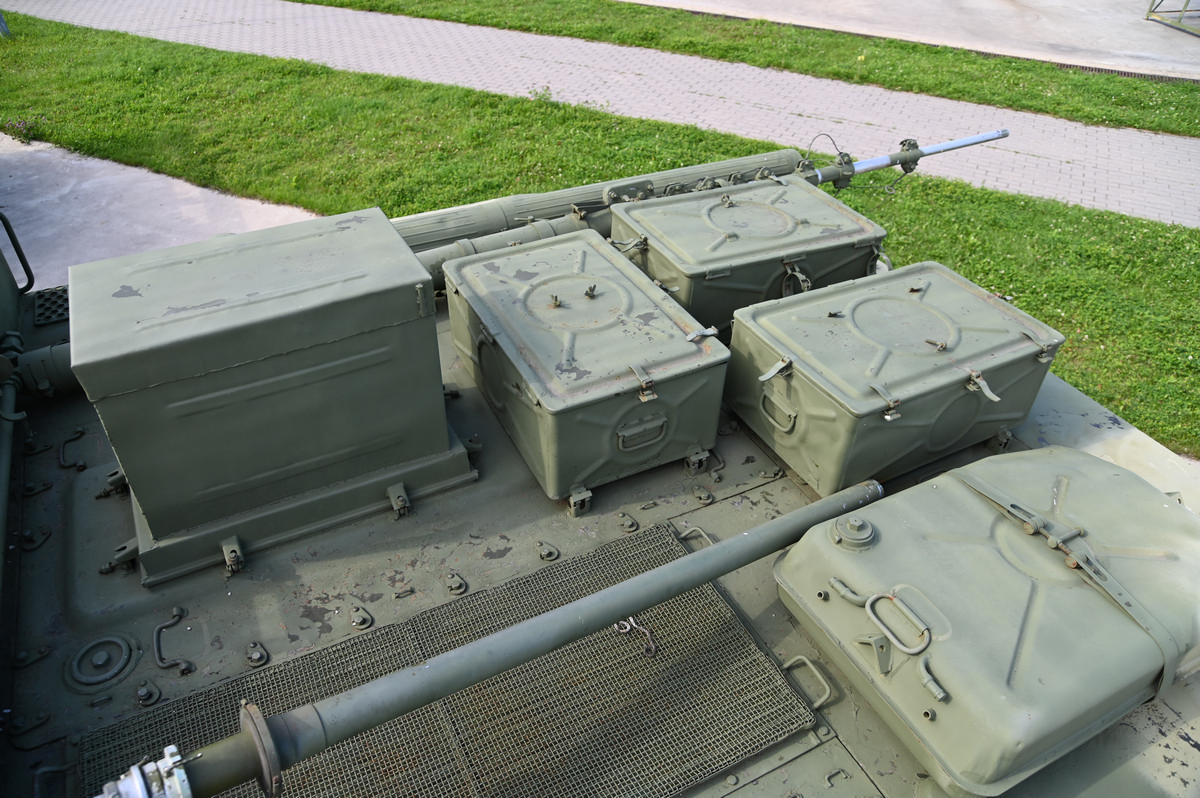

Штатное место выносного бензоэлектрического агрегата АБ-1-П/30-М1-1 для и заряда аккумуляторов и питания средств связи во время стоянок

Командно-штабная машина БМП-1КШ, парк «Патриот»

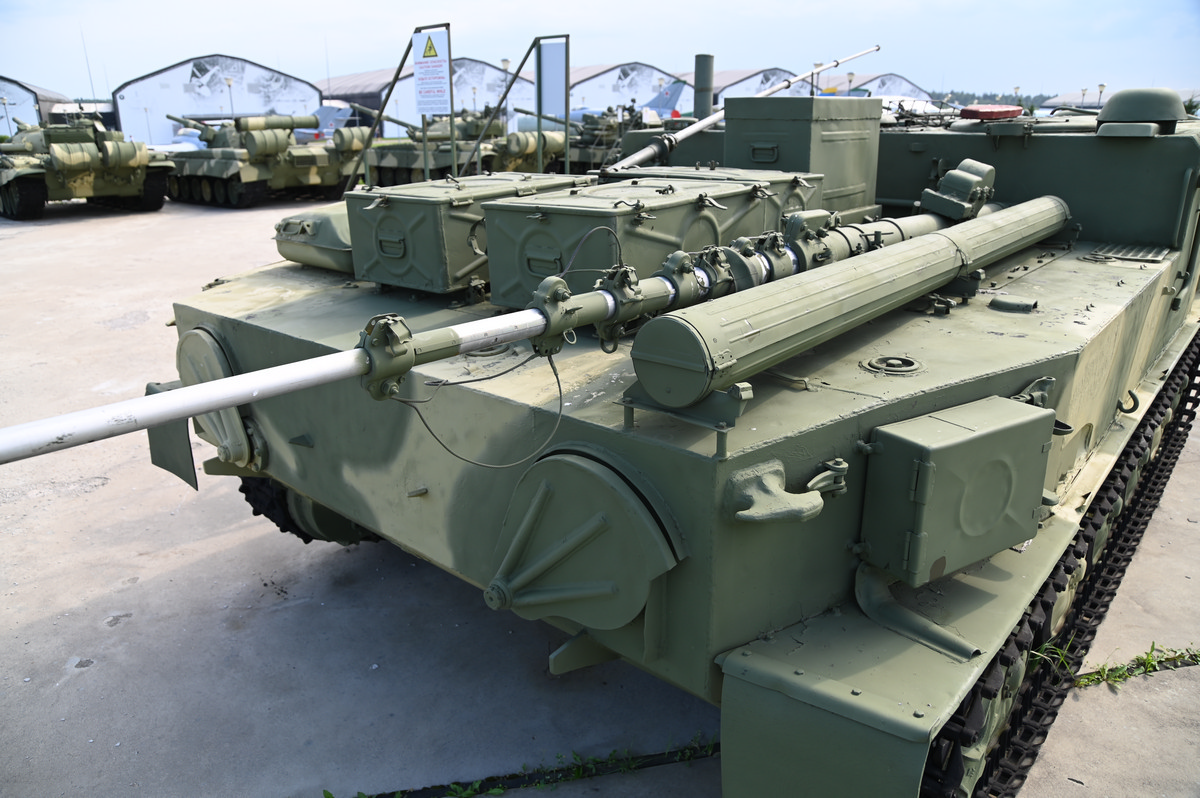

Цилиндрический контейнер для дополнительных радиоантенн

Командно-штабная машина БМП-1КШ, парк «Патриот»

В состав ходовой части машины входят двенадцать независимо подвешенных опорных катков. Опорные катки с резиновыми бандажами крепятся на балансирах

Бронированная ремонтно-эвакуационная машина (БРЭМ-Л)

Бронированная ремонтно-эвакуационная машина (БРЭМ-Л) , парк «Патриот»

Бронированная ремонтно-эвакуационная машина БРЭМ-Л предназначена для эвакуации неисправной лёгкой бронетехники из-под огня противника и оказания помощи экипажам при ремонте и техническом обслуживании машин в полевых условиях

Бронированная ремонтно-эвакуационная машина (БРЭМ-Л) , парк «Патриот»

Оборудование БРЭМ позволяет проводоить ремонтные работы (включая электро-сварочно-режущие работы по стали и алюминиевым сплавам) при подготовке повреждённых бронеобъектов к эвакуации

Бронированная ремонтно-эвакуационная машина (БРЭМ-Л) , парк «Патриот»

Сошник-бульдозер - используется для закрепления машины на местности и производства землеройных работ, т.е. при оборудовании ремонтных площадок, снятие грунта при подготовке машин к вытаскиванию

Бронированная ремонтно-эвакуационная машина (БРЭМ-Л) , парк «Патриот»

Полноповоротная стреловая крановая установка грузоподъёмностью 5 тонн (при использовании двойного полиспаста - до 11 тонн). С её помощью можно выполнять полуподъём неисправных машин при эвакуации, а также замену башен и силовых блоков

Бронированная ремонтно-эвакуационная машина (БРЭМ-Л) , парк «Патриот»

БРЭМ-Л разработана на базе боевой машины пехоты БМП-3. Шифр темы: «Беглянка», поэтому иногда так и называют эту машину

Бронированная ремонтно-эвакуационная машина (БРЭМ-Л) , парк «Патриот»

Грузовая платформа - цельнометаллическая, съёмная с откидным правым и задним бортами

Бронированная ремонтно-эвакуационная машина (БРЭМ-Л) , парк «Патриот»

Водоотражающий щиток и телескопическая воздухозаборная труба обеспечивают БРЭМ-Л уверенное движение на плаву при волнении в 3 балла, а также позволяют выполнять на плаву буксирование машины легкой категории по массе

Командно-штабная машина БТР-50ПУМ-1

БТР-50ПУМ-1, парк «Патриот»

Результат модернизации БТР-50ПУ - командно-штабная машина БТР-50ПУМ-1, принята на вооружение в 1972 году. Вместимость КШМ — 9 человек.

БТР-50ПУМ-1, парк «Патриот»

Выше ограждения фары хорошо видна ниша штурмана с тремя призменными приборами наблюдения

БТР-50ПУМ-1, парк «Патриот»

В штабном отделении машины находился узел связи, включавший в себя комплекс радио-, радиорелейных и проводных средств. В средней части штабного отделения устанавливался раздвижной стол для работы с картами

БТР-50ПУМ-1, парк «Патриот»

Ящики для хранения ЗИП

БТР-50ПУМ-1, парк «Патриот»

Ближний (самый высокий) кожух скрывает бензоэлектрический агрегат для питания аппаратуры и зарядки аккумуляторов во время стоянки. Хорошо видны цилиндрический контейнер для дополнительных радиоантенн и телескопическое антенно-мачтовое устройство

БТР-50ПУМ-1, парк «Патриот»

В отделении управления размещались три человека: слева командир части (соединения), посередине механик-водитель и в правой нише - штурман

Боевая машина 9П148 противотанкового ракетного комплекса 9К113 «Конкурс»

Боевая машина 9П148 ПТРК 9К113 «Конкурс», парк «Патриот»

Все блоки и аппаратура машины 9П148 размещены на шасси ГАЗ-41-08, являющимся модификацией бронированной разведывательно-дозорной машины БРДМ-2

Боевая машина 9П148 ПТРК 9К113 «Конкурс», парк «Патриот»

В люке командира размещен визир (прицел — прибор наблюдения) 9Ш119, который в походном положении закрыт броневой заслонкой с ручным приводом. С целью предохранения оптики имеется «боевое стекло», открываемое только при боевой работе

Боевая машина 9П148 ПТРК 9К113 «Конкурс», парк «Патриот»

В качестве основного вооружения используются противотанковые ракеты 9М113 или 9М111-2. Боекомплект зависит от типа перевозимых ракет.

Боевая машина 9П149 противотанкового ракетного комплекса 9К114 «Штурм-С»

Учебно-действующий стенд УДС-166 танка Т-62

Учебно-действующий стенд УДС-166 танка Т-62, парк «Патриот»

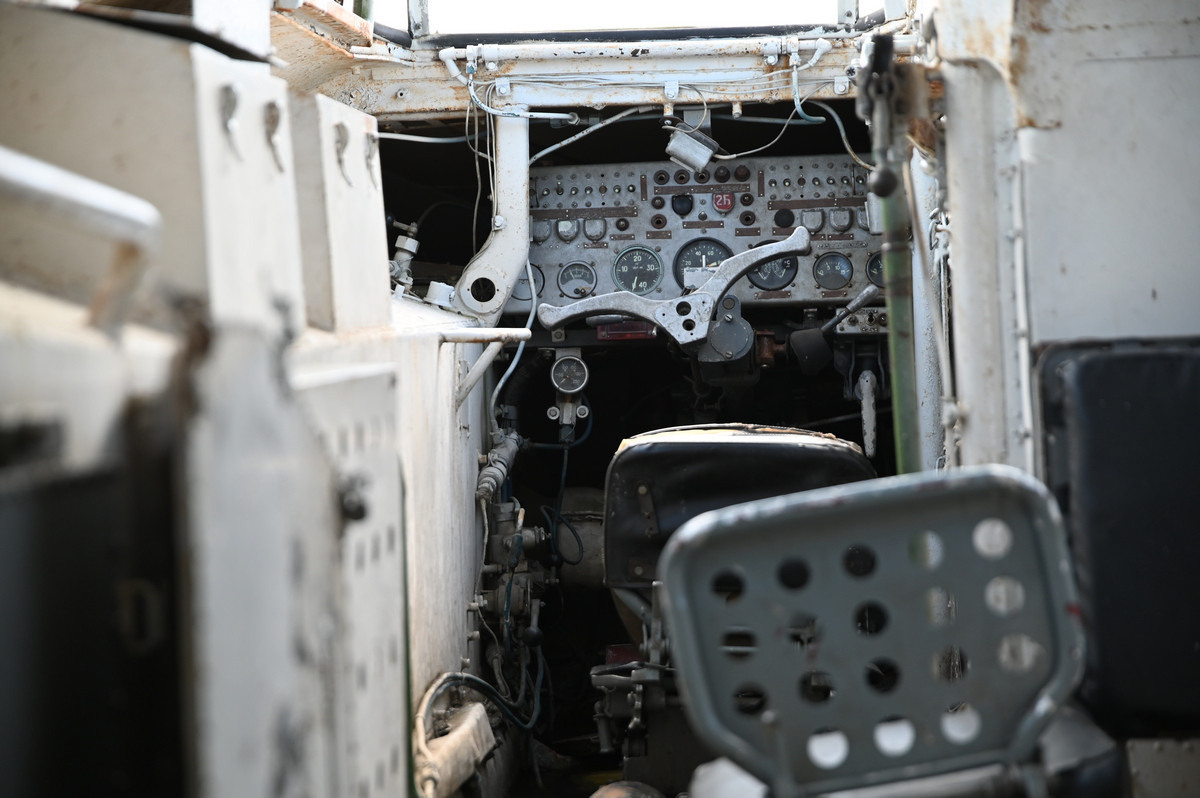

Место механика-водителя

Модульный комплексный тренажер экипажа танка Т-72 (вариант ТКНТСАЗ-172)

"Комплексный тренажер членов экипажа танка Т-72 и его модификаций предназначен для обучения и тренировки экипажа танка Т-72 и его модификаций действиям при вооружении, стрельбе и вождении в различных погодных условиях, времени года и суток, без расхода боеприпасов, моторесурсов и горюче-смазочных материалов в условиях учебного класса. Вариант тренажера ТКНТСАЗ-172 кроме того предназначен для обучения всему циклу заряжения пушки. Тренажер представляет собой учебно-тренировочный комплекс, состоящий из модуля инструктора, модуля боевого отделения и модуля отделения управления. Тренажер характеризуется раздельной имитацией боевого отделения и отделения управления. На рабочем месте инструктора расположен пульт управления огнем для перехвата управления вооружением.
...
Вариант тренажера ТКНТСАЗ-172 сконструирован на базе стенда автомата заряжания с программным управлением конвейером, запоминающим устройством и подъемным механизмом пушки и отличается наличием трубчатого каркаса, полностью имитирующего объем боевого отделения танка. Тренажер характеризуется трехмерной компьютерной визуализацией полей зрения прицелов и приборов наблюдения и отображением поля зрения с внешней подвижной камеры на тактическое поле на рабочем месте инструктора."
Модульный комплексный тренажер экипажа танка Т-72 и его модификаций

Плавающий танк ПТ-76

Плавающий танк ПТ-76Б

Средний танк Т-55А

"Начиная с рубежа 1960-х годов уже сложно было говорить о превосходстве боевых характеристик наших танков первого послевоенного поколения над западными. Существенным фактором, определившим отставание Т-55 от иностранных образцов, стало вооружение последних новым 105-мм нарезным орудием L7, разработанным в Англии, но производившимся также по лицензии в США под индексом М68. В боекомплект L7 входил бронебойно-подкалиберный снаряд с начальной скоростью 1475 м/с, который практически гарантированно поражал Т-55 на дистанции прямого выстрела 1800 м. С расстояния 2000 м он пробивал броневой лист толщиной 210 мм.
На Т-55 вооружение практически не менялось с 1945 года — 100-мм пушка Д-10Т имела гораздо меньшую дальность прямого выстрела, чем L7, и более низкую начальную скорость бронебойного снаряда. К тому же в боекомплекте танка не было ни кумулятивного, ни подкалиберного бронебойного снаряда (они находились тогда на стадии разработки). В то же время, уровень броневой защиты американского танка М60 и английского «Центуриона» Мк 9 существенно вырос по сравнению с предыдущими образцами: толщину лобового листа М60 довели до 120 мм, Мк 9 — до 127 мм.
В результате оказалось, что «пятьдесятпятка» своими обычными калиберными бронебойными снарядами могла поражать эти машины на дистанции прямого выстрела только в борта, а их лобовая броня стала ей «не по зубам». В случае огневой дуэли Т-55 с М60 наши шансы на победу составляли лишь 1:3. Именно эта ситуация и послужила причиной спешного принятия на вооружение танка Т-62 с усиленным бронированием, оснащенного новой мощной 115-мм гладкоствольной пушкой У-5ТС.
Источник: С. Шумилин, Н. Околелов, А. Чечин, «Средний танк Т-55 [объект 155]. Часть 2» («Бронеколлекция», №05/2008)

"Тем не менее, производство Т-55А продолжалось до 1977 года, причем танки поставлялись не только в нашу армию, но и на экспорт, хотя тогда уже появились машины третьего поколения — Т-64 и Т-72. В то время считалось, что такие показатели, как относительно невысокая стоимость производства и эксплуатационных расходов, являются выгодным отличием отечественных Т-54/55. А огромное количество танков вполне сможет возобладать над качеством зарубежных образцов.
Однако к началу 1980-х годов отставание боевых характеристик Т-55 от машин потенциального противника достигло критического уровня. К этому прибавился и опыт боевого применения наших танков в Афганистане, выявивший их крайнюю незащищенность, в частности, от кумулятивных гранат и подрыва на противотанковых минах и фугасах. В связи с этим была разработана широкомасштабная программа модернизации многочисленных Т-55, находящихся в войсках. Ее целью стало доведение боевых характеристик танков Т-55 до уровня основных танков Т-64 и Т-72".
Источник: С. Шумилин, Н. Околелов, А. Чечин, «Средний танк Т-55 [объект 155]. Часть 2» («Бронеколлекция», №05/2008)

Средний танк Т-55М

"Модернизированные «пятьдесятпятки» после соответствующих испытаний с апреля 1983 года стали поступать на вооружение, получив обозначение Т-55М/АМ. Основное внимание конструкторы уделили усилению огневой мощи и защищенности танков при сохранении прежнего уровня подвижности.
Источник: С. Шумилин, Н. Околелов, А. Чечин, «Средний танк Т-55 [объект 155]. Часть 2» («Бронеколлекция», №05/2008)

Т-55М, парк «Патриот»

С 1974 года танки семейства Т-55 оснащаются лазерным дальномером КТД-1 «Нева»

"Задача повышения дальности и эффективности огня решалась в основном за счет применения управляемых боеприпасов. Работы по их созданию велись в тульском КБ под руководством А.Г. Шипунова на базе спроектированного здесь же комплекса 9К116 «Кастет». Благодаря этому разработка танкового комплекса с близкими к 9К116 характеристиками была завершена в сжатые сроки — к 1983 году. Изменения в основном коснулись гильзы с метательным зарядом, адаптированной под камору пушки Д-10Т.
Комплекс управляемого вооружения 9К116-1 «Бастион» включал выстрел ЗУБК10-1 с управляемой ракетой 9М117, которая была заимствована от комплекса «Кастет» без изменений, и аппаратуру управления, состоящую из прицела-прибора наведения 1К13, преобразователя 9С831, блока управления и электронного блока.
Для управления ракетой применялась полуавтоматическая система наведения по лучу лазера, имеющая высокую помехозащищенность; ее малый объем позволил размещение в боевом отделении машины. К недостаткам системы следует отнести то, что она не обеспечивала применение ракет во время движения танка.
Задача повышения точности огня, в том числе и обычными снарядами, решалась установкой системы управления огнем «Волна». В ее состав входили лазерный дальномер КДТ-2, баллистический вычислитель БВ-55, прицел ТШСМ-32ПВ, стабилизатор вооружения «Циклон» М1.
Диапазон измерения дальностей лазерного дальномера КДТ-2 составлял 500 — 4000 м при точности измерения 10 м. Автоматическая выработка углов прицеливания и бокового упреждения при стрельбе всеми типами снарядов обеспечивалась баллистическим вычислителем БВ-55. Прицел ТШСМ-32ПВ имел независимую стабилизацию поля зрения в вертикальной плоскости, которая работала и при блокировке пушки. Стабилизатор пушки «Циклон» М1 обладал улучшенными эксплуатационными характеристиками, благодаря использованию более прогрессивной элементной базы.
Кроме этого, ствол пушки укрыли теплозащитным кожухом, устранившим в большой степени неравномерный нагрев ствола. Это позволило значительно уменьшить разброс углов вылета снаряда; в результате улучшились кучность и точность стрельбы.
Защищенность танка повысили за счет установки элементов дополнительного бронирования корпуса и башни. К верхнему лобовому листу корпуса приварили металлополимерный модуль: коробчатую конструкцию из броневых листов толщиной 30 мм, внутри которой размещались 5-мм стальные листы с 30-мм промежутками, заполненными пенистым полиуретаном. Удалось обеспечить «прирост защиты» от бронебойных подкалиберных снарядов на 120 мм, от калиберных — на 200 — 250 мм.
Дополнительная защита лобовой части башни состояла из двух блоков, расположенных справа и слева от амбразуры пушки (блоки за характерный внешний вид получили в войсках прозвище «хомуты», или «брови Ильича»), Конструктивно это были литые броневые детали, с внутренней стороны которых приваривалась коробка с 5-мм стальными листами и пенополиуретановым наполнителем.
Борта танка прикрыли противокумулятивными резинотканевыми секционными экранами. Однако ширина танка теперь стала превышать установленные при перевозках по железной дороге предельные габариты — в таких случаях экраны приходилось просто снимать.
Опыт боевых действий в Афганистане, где широкие масштабы получила так называемая «фугасная война», заставил усилить защиту танка и его экипажа от подрыва на минах. Для этого днище танка дополнительно бронировали — в районе расположения сиденья механика-водителя приварили защитный модуль: каркас из стального швеллера толщиной 80 мм, закрытый снизу шестью броневыми листами толщиной 20 мм. Кроме того, между днищем и крышей корпуса справа за сиденьем водителя установили силовой пиллерс — распорку, препятствующую прогибу днища при взрыве мины. На аварийном люке в днище смонтировали 20-мм броневую крышку".
Источник: С. Шумилин, Н. Околелов, А. Чечин, «Средний танк Т-55 [объект 155]. Часть 2» («Бронеколлекция», №05/2008)

Средний танк Т-55МВ

"Кумулятивные снаряды с момента своего появления стали грозным врагом танка, а к началу 1970-х годов в странах НАТО были разработаны кумулятивные боеприпасы, в том числе и ПТУРС, с бронепробиваемостью более 600 мм. Обычное бронирование танков того времени не могло им противостоять. Броня проигрывала свое состязание со снарядом: требовалась новая, более эффективная защита.
В Советском Союзе еще в 1950-е годы во ВНИИ стали велись исследования по созданию противокумулятивной брони,основанной на принципе контрвзрыва, разрушающего кумулятивную струю. В 1975 году здесь организовали специальный отдел по динамической защите, руководителем которого назначили Д. Ротатаева. Благодаря работам, проведенным в этом отделе, система элементов динамической защиты (ЭДЗ) к началу 1980-х была уже практически готова.
Конструктивно каждый ее элемент состоял из коробчатого металлического корпуса, где находился маломощный заряд пластического взрывчатого вещества, размещенный между двух металлических пластин. В момент попадания кумулятивного снаряда заряд детонировал, при этом наружная пластина выбрасывалась навстречу кумулятивному потоку и рассеивала его; внутренняя, ударившись о броню, также отскакивала навстречу потоку, вызывая его дальнейшее ослабление, что, в конечном итоге, снижало глубину пробития основной брони.".
Источник: С. Шумилин, Н. Околелов, А. Чечин, «Средний танк Т-55 [объект 155]. Часть 2» («Бронеколлекция», №05/2008)

Т-55МВ, парк «Патриот»

Средний танк Т-55АМВ - с навесной динамической защитой «Контакт-1», но без дополнительной броневой защиты башни

Т-55МВ, парк «Патриот»

Лазерный дальномер

Т-55МВ, парк «Патриот»

Блоки динамической защиты

"Однако решение о принятии системы на вооружение затягивалось. Только появление в ходе арабо-израильской войны 1982 года динамической защиты типа «Блейзер» («Blazer») на танках М48 и М60, состоявших на вооружении армии Израиля, окончательно свело на нет возражения противников системы ЭДС. Кстати, сирийцам в результате успешной вертолетной атаки тогда удалось захватить один М48 с динамической броней, и трофейную машину сразу переправили в подмосковную Кубинку для сравнительных испытаний.
Наличие полностью подготовленных технических, конструкторских и технологических решений позволило всего за один год оснастить основной танковый парк комплексом динамической защиты 4С20 «Контакт-1», повысившим противокумулятивную защиту от моноблочных кумулятивных снарядов эквивалентно установке дополнительной стальной брони толщиной 400 мм.
«Контакт-1» получили и танки Т-55М/АМ: элементы динамической защиты устанавливалась в передней части корпуса на верхнем и нижнем лобовых листах (44 и 12 ЭДЗ соответственно), на башне (50 ЭДЗ), а также в передней части бортовых резинотканевых экранов (от 10 до 43 ЭДЗ на борт).
Машины с КДЗ были приняты на вооружение в 1984 году и получили индекс Т-55МВ/АМВ. Система вооружения на них оставалась аналогичной Т-55М".
Источник: С. Шумилин, Н. Околелов, А. Чечин, «Средний танк Т-55 [объект 155]. Часть 2» («Бронеколлекция», №05/2008)

Средний танк Т-55АД

"В начале 1970-х годов были сформулированы и обоснованы основные тактико-технические требования к комплексам так называемой активной защиты, доказана принципиальная возможность их реализации современными техническими средствами. Исследования, проводившиеся в 1977 — 1982 годы, завершились созданием КАЗ — комплекса активной защиты танка.
КАЗ «Дрозд» предназначался для защиты танков от противотанковых управляемых реактивных снарядов и гранат путем их подрыва, механического повреждения или отклонения от заданной траектории защитным снарядом. Т-55А, снабженный комплексом ЮЗОМ «Дрозд», был принят на вооружение приказом министра обороны СССР от 12 сентября 1983 года. В декабре того же года головной Т-55АД — таков теперь был индекс танка — покинул территорию одного из бронетанковых ремонтных заводов.".
Источник: С. Шумилин, Н. Околелов, А. Чечин, «Средний танк Т-55 [объект 155]. Часть 2» («Бронеколлекция», №05/2008)

Т-55АД , парк «Патриот»

На Т-55АД установлен «Дрозд» - комплекс активной защиты от противотанковых управляемых ракет и противотанковых гранат

Т-55АД , парк «Патриот»

Лазерный дальномер

"Танк Т-55АД стал первой в мире боевой машиной, на которой применили активную защиту, позволившую получить высокий уровень защищенности без существенного увеличения боевой массы.
Конструктивно «Дрозд» состоит из радиолокационной станции, систем вооружения и управления. РЛС обнаруживает и сопровождает направленные на танк ПТУРС или гранаты ручных противотанковых гранатометов. Система вооружения обеспечивает отстрел и подрыв на заданной дистанции защитного осколочно-фугасного боеприпаса ЗУОФ14; при этом его боевая часть образует направленное осколочное поле с плотностью 120 осколков на 1 м2 на расстоянии 1,5 м. Скорость осколков достигает 1600 м/с, масса каждого — около 3 г. Время перезаряжания системы — 15 мин.".
Источник: С. Шумилин, Н. Околелов, А. Чечин, «Средний танк Т-55 [объект 155]. Часть 2» («Бронеколлекция», №05/2008)

Т-55АД , парк «Патриот»

Один из двух приемопередающих модулей КАЗ «Дрозд» (правого борта)

Т-55АД , парк «Патриот»

Электронно-вычислительная система КАЗ «Дрозд» на корме башни

Т-55АД , парк «Патриот»

Соединители аппаратного блока РЛС и приёмо-передающих модулей

Т-55АД , парк «Патриот»

По бортам башни - спаренные блоки системы вооружения КАЗ. В качестве защитного заряда используется 107-мм осколочно-фугасный снаряд, подрыв которого происходит по команде от дистанционно-временного взрывателя

"Система вооружения размещается на башне; с обеих сторон ее установлены по два блока с двумя 107-мм защитными снарядами в каждом, обеспечивающими поражение ПТУРС, подлетающих к танку из определенного сектора. Они обнаруживаются на удалении 130 м от танка одной из двух радиолокационных станций, размещенных в герметичных броневых корпусах на бортах башни за блоками вооружения. С дистанции 60 м начинается сопровождение цели, измерение параметров движения которой производится в аппаратурном модуле, закрепленном снаружи на кормовой части башни. На основании полученной информации вырабатывается команда на производство выстрела защитного снаряда из определенного блока вооружения. Подрыв защитного снаряда вызывает либо взрыв боевого заряда ПТУРС, либо снижение его бронепробиваемости за счет повреждения кумулятивной воронки боевой части, либо отклонение от траектории. Вероятность поражения боевой кумулятивной части ПТУРС в защищаемой зоне — не менее 70%. Оснащение серийных танков комплексом активной защиты «Дрозд» снижало потери боевой техники в различных боевых ситуациях в 2 — 3 раза (по некоторым зарубежным сообщениям — в Афганистане система «Дрозд» с вероятностью около 80% позволяла противодействовать противотанковым средствам типа РПГ).
Основной режим работы комплекса активной защиты — автоматический, однако предусмотрен также и режим ручного управления выстрелом для поражения живой силы противника, находящейся рядом с танком.
Кроме комплекса «Дрозд», танк Т-55АД имел дополнительное бронирование корпуса и днища, на нем устанавливались баллистический вычислитель БВ-55 и лазерный дальномер. Часть танков с активной защитой была изготовлена на базе танков Т-55М/МД и Т-55АМ/АМД".
Источник: С. Шумилин, Н. Околелов, А. Чечин, «Средний танк Т-55 [объект 155]. Часть 2» («Бронеколлекция», №05/2008)

Средний танк Т-62МВ

Т-62МВ парк «Патриот»

Т-62МВ принят на вооружение в 1985 году, является модернизацией Т-62М

Т-62МВ, парк «Патриот»

Т-62МВ получил комплекс динамической защиты «Контакт-1», повысивший противокумулятивную защиту от моноблочных кумулятивных снарядов

Т-62МВ, парк «Патриот»

Лазерный дальномер

Средний танк Т-62М

Т-62М, парк «Патриот»

Дополнительная защита лобовой части башни - две литые броневые детали, с внутренней стороны которых приваривалась коробка с 5-мм стальными листами и пенополиуретановым наполнителем

Т-62М, парк «Патриот»

Лазерный дальномер

Т-62М, парк «Патриот»

На башне хорошо виден ящик для огнетушителей и труба ОПВТ

Основной боевой танк Т-64БВК

Т-64БВК, парк «Патриот»

Командирский танк Т-64БВК («Объект 446БВ»), 1985 года выпуска, серийный номер И08ЕТ21047

Т-64БВК, парк «Патриот»

Опорные катки с внутренней амортизацией

Т-64БВК, парк «Патриот»

Т-64БВ - вариант танка Т-64Б с навесной динамической защитой «Контакт-1». Танк оснащён автоматической СУО 1А33-1, включающий в себя лазерный дальномер, баллистический вычислитель с датчиком входной информации, стабилизатор вооружения 2Э42 и комплекс управляемого вооружения (ПТУР) 9К112-1 «Кобра»

Основной боевой танк Т-72 «Урал»

Т-72, парк «Патриот»

ИК-прожектор уже на привычном месте, справа от пушки. Его перенесли в 1975 году, чтобы механик-водитель не вылезал из люка перед стволом пулемета

Т-72, парк «Патриот»

Блоки дымовых гранатомётов на башнях танков семейства Т-72 появятся на более поздних модификациях

Т-72, парк «Патриот»

Зенитная пулемётная установка

Т-72, парк «Патриот»

Оптический прицел-дальномер ТПД-2-49

Основной боевой танк Т-72АВ

Т-72АВ, парк «Патриот»

Т-72АВ (объект 176В) — в 1985 году начался выпуск модификации танка Т-72А с навесной динамической защитой «Контакт»

Т-72АВ, парк «Патриот»

Узлы для навешивания минного трала

Т-72АВ, парк «Патриот»

Ходовая часть каждого борта состоит из 3-х поддерживающих катков и 6 обрезиненных опорных катков. Опорные катки старого образца - с восемью выштамповками

Т-72АВ, парк «Патриот»

На переднем плане трубка защиты электропровода и фара ФГ-125

Т-72АВ, парк «Патриот»

На тыльной стороне башни хорошо виден ящик для перевозки лент к зенитной установке и табельного имущества

Т-72АВ, парк «Патриот»

В качестве зенитного пулемёта используется НСВТ-12,7 «Утёс» на открытой турельной установке. Командир танка может вести огонь из ЗПУ только при открытом люке, наводя установку вручную, используя открытый прицел.

Т-72АВ, парк «Патриот»

Защитный кожух ночного прицела. Наибольшая прицельная дальность стрельбы из пушки с помощью ночного прицела - 800 метров

Т-72АВ, парк «Патриот»

Новинки появившиеся на Т-72А: азерный прицел-дальномер ТПД-К1 и ночной прицел наводчика ТПН-3-49 работающий от подсветки прожектором «Луна-4»

Т-72АВ, парк «Патриот»

Хорошо видна прорезь на стволе демилитаризованной пушки 2А46 (появилась на Т-72А вместо пушки 2А26М2 которой был вооружён Т-72 «Урал»)

Т-72АВ, парк «Патриот»

«Туча» – унифицированная система запуска дымовых гранат с бронетанковой техники. Дальность пуска – около 300 м. Продолжительность интенсивного дымообразования – до 2,5 мин. Длина непросматриваемой дымовой завесы – 30-45 м, высота завесы – около 8 метров.

Т-72АВ, парк «Патриот»

Стойка с габаритным огнем и фарой в кормовой части башни

Основной боевой танк Т-80 («Объект 219 сп. 2»)

Т-80, парк «Патриот»

Ранний Т-80, смотровой прибор механика-водителя (ТНПО-160) по-прежнему один, как на Т-64А (на Т-80Б будет уже три прибора). ИК-прожектор Л-4Г - слева (по ходу движения) от пушки, как на Т-64

Т-80, парк «Патриот»

На резинотканевом экране клеймо: 1987 год

Т-80, парк «Патриот»

Опорные катки уже позднего образца, ранние были с рёбрами

Т-80, парк «Патриот»

Зенитно-пулемётная установка на раннем Т-80 отсуствует
